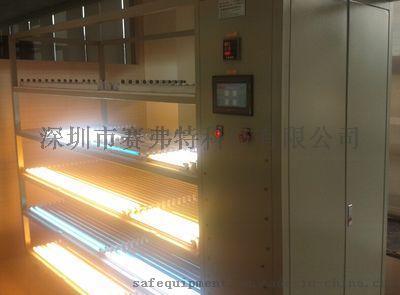

SFTSLED光源寿命测试架（老化架）产品用途根据光源老化试验要求而设计制造的专用成套试验设备.应用行业灯具等.符合标准GB7000.1,IEC产品特点本设备每路输出独立电压调节、电压指示；每组输出独立通电指示、工作状态监控、工作时间指示；每组端口均由PLC通过控制软件单独设定及控制，用户可根据实际需求独立设置每组测试电源电压、测试时间控制（开机时间、关机时间）、计数控制；可以设定多个通断周期的工作及工作周期的时间设定。每台老化架设置多个独立的检测点，检测点之工位具有断路检测、短路检测等故障检测功能，并记录保存发生故障时间及已完成的试验次数，同时检测点遇到故障时发出声光报警。总体设计A,稳压电源：380V30kW稳压电源1台(依需求而定，客户自备)B,变频电源：0-250±2V，47Hz~63Hz，5KVA，变频电源1台(依需求而定，客户自备)C,测试室布置4台老化测试架D,测试周期设定：个E,通电时间设定：s（或h）F,断电时间设定：s（或h）规格性能(一)LED灯泡老化架1、180个工位配E27灯座（吊装）；60个工位配E14灯座（吊装）；2、E27、E14两种灯座共三层；3、调压器5个，电压：220V，功率：3KW，每路独立调压；4、电流表1个，电压表1个，总开关1个；5、快速弹簧接线端口位置（下面两层侧面）两层60个端口，分两面，一面15个端口。测试产品放在下面两层台面上；6、脚底下4个带刹活动脚轮，方便移动和固定；7、设备方案图如下。带检测工位机型（电压电流监控并记录）简单机型触摸屏操作画面(二)LED灯管老化架1、共分5层，每层40个工位（T5、T8灯管数目待定）；2、灯端接线口可手动调整距离；3、调压器2个，电压：220V，功率：3KW，每路独立调压；4、电流表1个，电压表1个，总开关1个；5、放置底板可移动推接，方便放置灯管；6、脚底下4个带刹活动脚轮，方便移动和固定；左图带检测工位机型（电压电流监控并记录）右图简易机型触摸屏操作画面(三)LED环形灯管老化架1、共分20层，每层6个工位，每层安装6个万能插座；2、调压器2个，电压：220V，功率：3KW，上面10层共用一个调压器，下面10层共用一个调压器；3、电流表1个，电压表1个，总开关1个；4、脚底下4个带刹活动脚轮，方便移动和固定；带检测工位机型（电压电流监控并记录）触摸屏操作画面(四）LED直流灯老化架1、尺寸L2000*W6000*H1850，4层，层高300mm,每层老化40个产品，一次老化160个产品，方通40*40*1.2mm，电脑白烤漆，装端子部分冷轧板成型，每层覆绿色绝缘皮;2、每层装四口音响夹20个，共计160个工位;3、每层最大电流为40A，线材用料合理;4、每个架配可编程60V，100A直流电源一个，可满足老化时间设定，ON/OFF冲击（注，可实现OFF关断时间为电压线性下降时间可调，ON打开时电压线性上升时间可调，避免ON/OFF冲击电压过高而损坏产品）;5、带过流，过压保护，短路保护功能;6、每个通道采集2个端口的数据（实时监控每通道电流）共计80检测通道;7、脚底下4个带刹活动脚轮，方便移动和固定。详细说明：左边是产品放置架，右边控制箱，直流电源和电流采集模块都装在控制箱内，设备整体外观漂亮，电流采集模块采用485跟电脑通讯，电脑监测界面可实时查看采集通道电流数据，软件为中文界面，操作简单方便，一台电脑监控400个通道的电流数据，20台直流老化架用4台电脑监控。（电脑自备）结构图如下：功能说明：1.测试架和控制箱一体化，方便操作;2.调压器装在右侧控制箱下层;3.采用威纶7寸触摸屏+松下PLC，每层进行通断电控制;4.触摸屏控制功能；A、设定和显示各组输出电源的通断电时间；B、设定和显示各组输出电源的测试周期次数；C、显示各测试位的当前状态及记录试验开始时间、终止时间；D、保存各测试位的测试数据。普通机型控制面板订货信息SFTSLED光源寿命测试架（老化架）包含：SFTSALED灯泡老化架SFTSBLED灯管老化架SFTSCLED环形灯管老化架SFTSDLED直流灯老化架
